概述

近年來,中高壓開關柜中以手車柜為主的觸頭接觸不良,插接偏心不正等原因導致連接點發熱，隨著負荷的增大，連接點發熱并形成惡性循環:溫升、膨脹、收縮、氧化，電阻增大、再度升溫。以致起弧燒壞設備的事故時有發生。而由于開關柜內狹小的結構，無法進行巡查測溫，因此能實現溫度在線測溫是保證開關柜安全運行的重要手段 。正是基于以上因素，我公司總結多年的開關柜生產制造及使用經驗，開發并研制出了CKYDY系列無線測溫裝置。該裝置前端利用無線射頻技術傳輸溫度信息，終端可準確地報告運行中所有被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據?？蓱糜诟邏洪_(kāi)關柜觸頭及接點 、刀閘開關 、高壓電纜接頭 、高壓母線接頭、箱式變電站、干式變壓器、低壓大電流接點等部位的溫度和溫升監測。

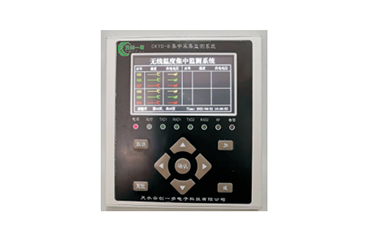

型號

CKYD/A/B/N

環境

1.測溫通訊

工作溫度:-10℃～+65℃

發射模塊與主機之間通訊:

相對濕度:≤95%RH

430～432MHz，433～434.79MHz，2.4GHz

電源

測溫通道 :16個信道（支持4000個ID群，每個

工作電源：AC/DC 85V～265V

ID群支持3～18或3～60個溫度采集點）

發射模塊電池使用壽命:5年(建議3年更換一次)

無障礙時無線接收間距:≤200米

面板顯示

2.微機通訊

采用最先進LCD顯示

RS-485:    通訊距離:＜1000米

測量

無線通訊:   433～434.79MHz，2.4GHz

測量對象

無障礙時無線接收間距:≤500米

多達60個接點A、B、C三相的溫度

3.裝置通訊接口:RS-485

環境溫度

通訊規約:MODBUS

測量精度

RS485通訊距離:＜1000米

分辨率:±1℃

通訊地址:1～255

溫度測量精度:≤±2%

波特率:1200、2400、4800、9600

溫度測量范圍:-40℃～150℃

4.報警輸出:繼電器無源接點輸出（兩開）

可靠性

 預報警輸出,極限報警輸出

掉電保持

時間設置參數掉電不丟失

報警溫度溫升參數掉電不丟失

記錄報警事件、報警時間和報警溫度溫升掉電不丟失

操作功能

事件查詢

用戶密碼

可記錄多達100個報警事件

可設置1至8位的用戶管理密碼

事件記錄類型

通訊設置

發生事件時間精確到秒

通訊地址:1 255(可選)

時間設置

通訊速率:1200 19200(可選)

可對年月日時鐘及分鐘進行設置

恢復出廠設置

報警設置

選擇恢復出廠設置,報警設置和通訊設置立即

可選擇多達60個接點的極限報警溫度

恢復出廠設置

可選擇多達60個接點的預報警溫度

實時監控

可選擇多達60個接點的極限報警溫升

用戶模式,數據更新顯示時間為1分鐘一次

可選擇多達60個接點的預報警溫升

省電模式,數據更新顯示時間為20分鐘一次

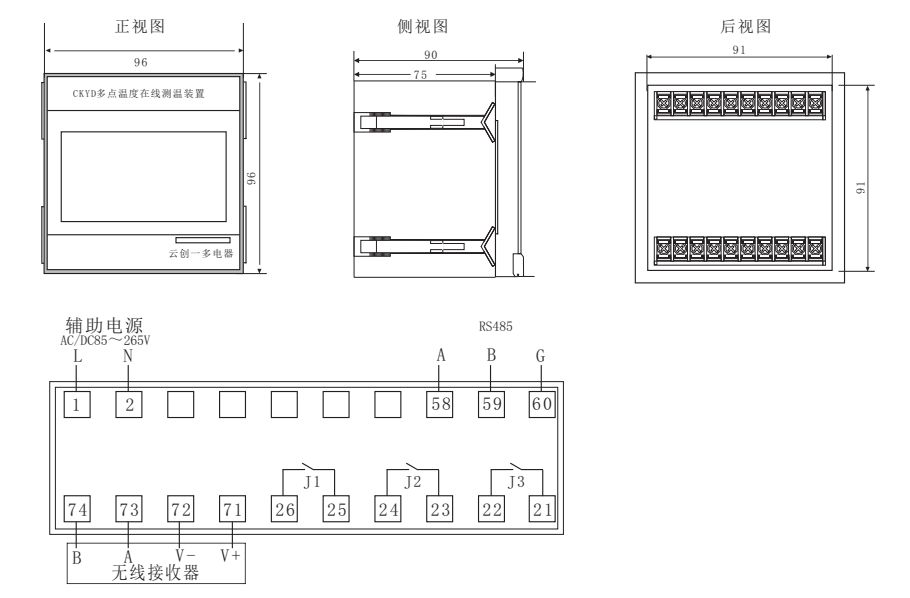

外形安裝尺寸及接線方式

安裝方式:嵌入式

外形尺寸:96×96×75mm

開孔尺寸:91×91mm

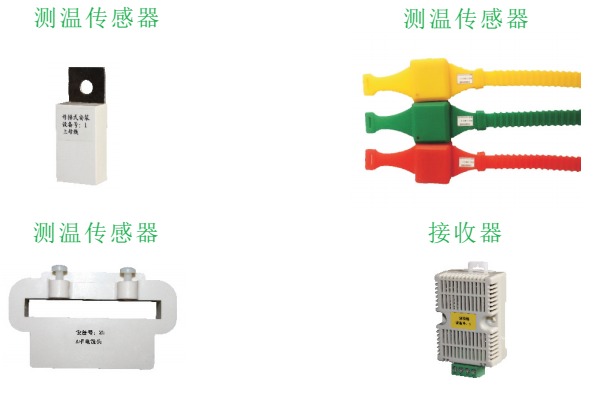

CKYD測溫傳感器

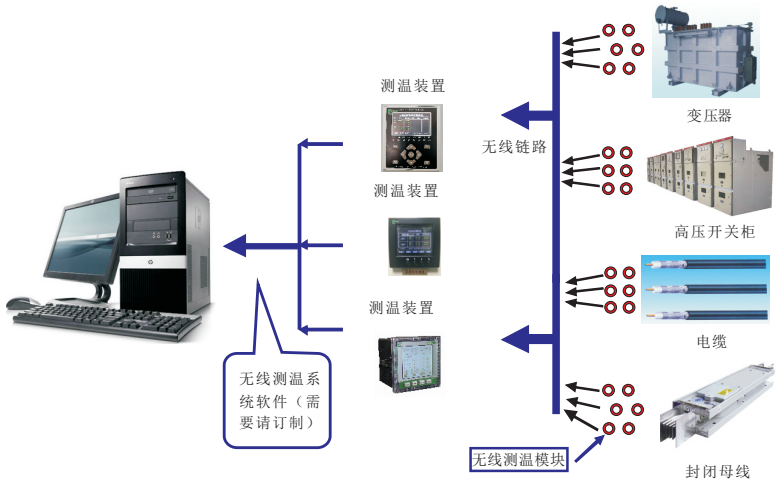

天水云創(chuàng )一多電子科技有限公司根據用戶應用的不同場合,研制了多種式樣的溫度傳感器,為各種電氣設備的接點溫度和溫升監測提供了解決方案。

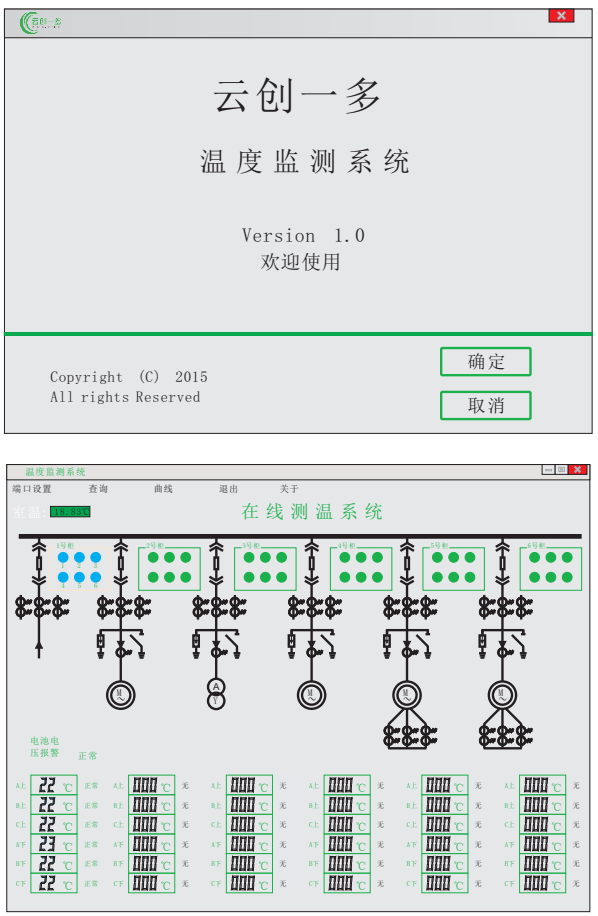

無線測溫系統軟件

遠程溫度監測系統

主要功能:可以將現場采集的全部溫度數據,通過無線或RS-485傳輸到控制中心計算機,在控制中心進行現場實時監控,全部設備的運行狀態,查看每個測溫點溫度、溫升,環境溫度等數據,還可以進行數據計算和處理,分析每一個測溫點的溫度曲線及溫升趨勢,以便及時發現和解決運行中可能出現的故障和問題,確保設備的安全運行。
